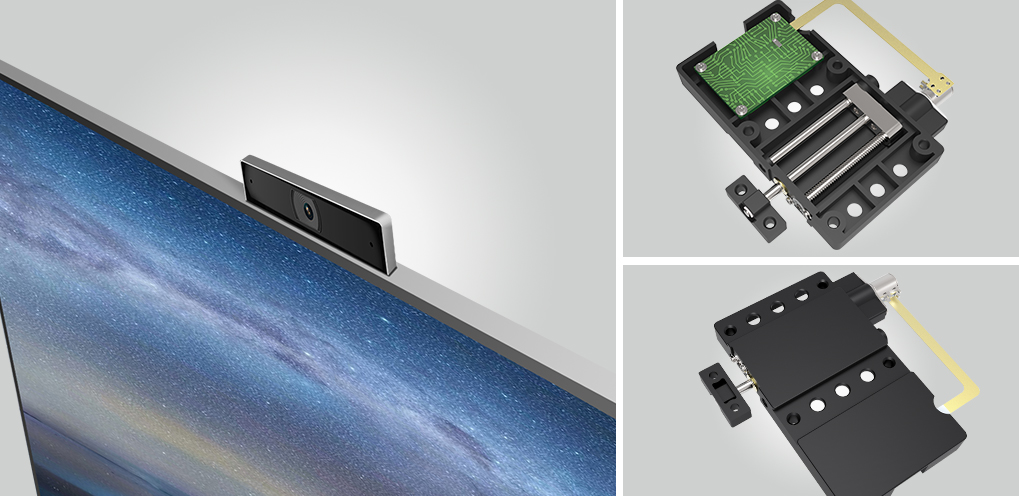

在大帶寬時代的到來，智能互聯、人性化交互的家庭大屏視頻服務場景需求下，很多電視機廠商也給電視機加上了攝像頭接口，但這些攝像頭多是USB外置攝像頭，對整套家裝風格很不協調，使用的時候也不方便，不符合智能電視的人性化使用方式。我們?cè)谏a(chǎn)全面屏手機升降攝像頭的靈感下，通過對電視機的結構分析，設計研發電視機內置升降攝像頭齒輪箱解決方案，通過升降齒輪箱結構，可以把攝像頭動力系統內置于電視機中，提升智能控制電視機的攝像頭的自動隱藏或開啟，滿足了智能電視機的科技化以及智能化的需求。

考慮到電視機頂部的空間有限，我們?cè)谠O(shè)計電視機自動升降隱藏?cái)z像頭的時候也考慮攝像頭的“小”。怎么用又小又具備大力矩的齒輪箱來推動攝像頭的智能穩定升降，不影響攝像頭成像的清晰度（不抖動），我們采用蝸桿行星齒輪箱技術用4mm金屬行星齒輪箱結合步進電機，來提升電視機攝像頭升降機構的智能升、降和穩定性。我們?cè)谠O(shè)計攝像頭的升降的功能時，也考慮了智能電視的攝像頭升降機構的使用壽命以及穩定性。考慮到各種可能性，我們的智能電視機升降攝像頭中采用的行星齒輪箱結構擁有二級、三級、四級驅動變化可根據不同步進馬達的設計需求更換減速比及調整齒輪箱的輸入轉速及力矩。電視機攝像頭升降驅動系統常采用24V直流電作為供電電源，24V永磁直流馬達作為驅動動力源。在供給馬達24V 直流電后，馬達螺旋旋轉，通過4mm行星齒輪箱結合步進電機的馬達蝸桿與渦輪進行一級減速，內管上固定一個 螺母，推桿轉動就像擰螺絲，螺母被擰著擰著就上來了，從而讓電視機攝像頭升起來，通過切換24V直流電的正 負極，馬達就會反轉，讓模組降下去，從而提升電視機內置攝像頭的智能下降。此升降齒輪箱驅動結構比直來直 去的升降方式顯得更加穩定，對電視攝像頭的機械損耗也會更小，符合低噪音、穩定、快速的需求。 在分析智能電視未來市場的時候，我們還發現，解決了電視機升降攝像頭的穩定性與使用舒適性，我們還需讓攝 像頭具備人臉識別跟隨的功能（目光追隨的需求）。

我們?cè)谠O(shè)計攝像頭的升降的功能時，也考慮了智能電視的攝像頭升降機構的使用壽命以及穩定性?？紤]到各種可能性，我們的智能電視機升降攝像頭中采用的行星齒輪箱結構擁有二級、三級、四級驅動變化可根據不同步進馬達的設計需求更換減速比及調整齒輪箱的輸入轉速及力矩。試想一下，當用戶注視電視屏幕時，電視會保持屏幕持續點亮；不再注視時，則是按照設置的時間息屏。或者 不用手動調整攝像頭，就可以在錄直播時候，隨意扭動你的頭部和大幅度移動等。為提升這個人臉識別跟隨功能，我們?cè)谥悄苌禂z像頭的支架與攝像頭的連接口的支架頂端，設計加入了一個 定制類的旋轉齒輪箱結構，該行星齒輪箱結構配合攝像頭驅動編碼器中寫好的Matlab實時人臉識別與追蹤算法 代碼，智能調整人臉移動時，攝像頭對焦點的，提升人臉識別的跟隨，讓溝通更為專注。

未來趨勢

隨著通訊的帶寬升級、人工智能等以及5G場景的普遍化，科技改變生活的速度正在加快。人工智能化的家電逐 漸應用到我們的生活中，兆威正在通過創建可提升智能家居、智能家電、虛擬現實等諸多功能的微型齒輪驅動 技術，幫助塑造 5G 未來。我們可以根據家電行業不同廠商參數需求，個性化定制各種家電的智能驅動系統齒 輪箱結構。
