概述

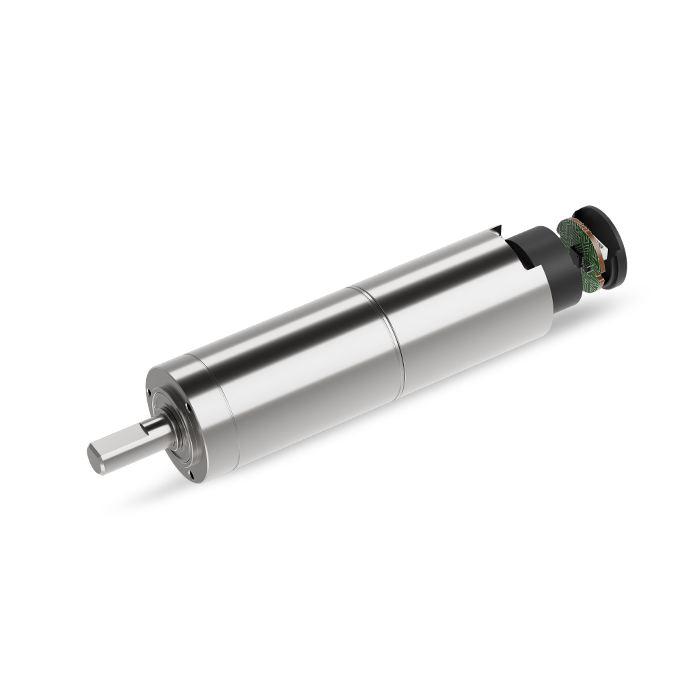

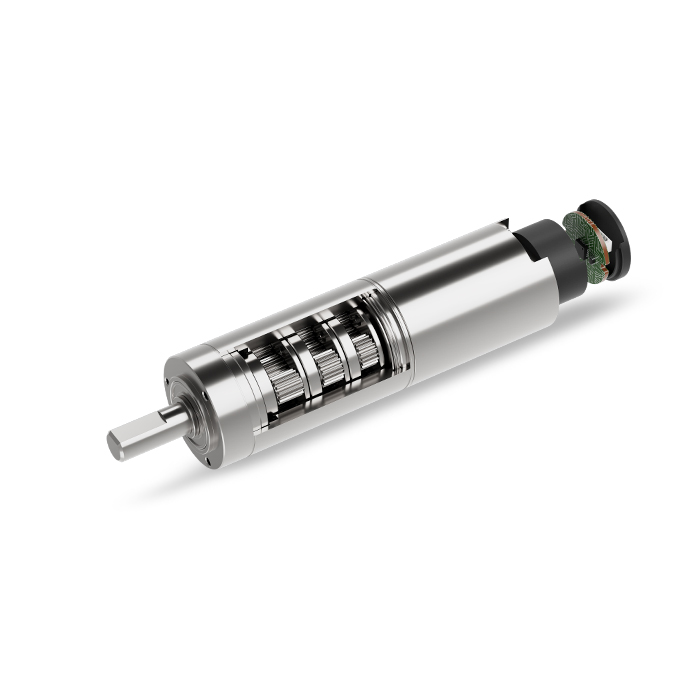

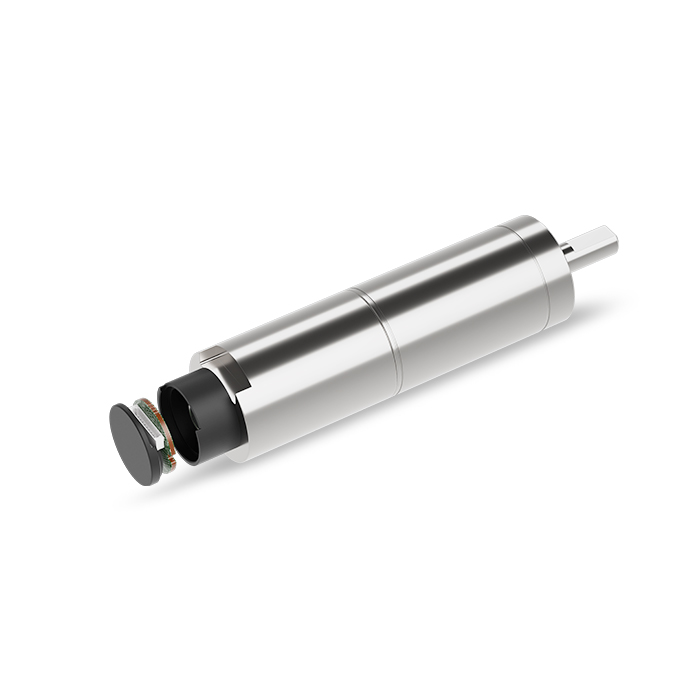

Φ22mm 行星減速箱（SMD系列）
型號：ZWSMD022022
直徑：22
長度：24.3~52.6
最大傳輸功率（W） ：66
最大連續轉矩（Nm）：5.5
最高連續輸入轉速：8000
環境溫度（℃) ：-40~+100
輸出端軸承：滾珠軸承
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 級數 | 1 | 2 | 3 | 4 | 5 |
| 減速比 | 3.71 | 9.7,14 | 43,66 | 94,112,134,159, 190,?? 246 | 415,592,989,1526 |
| 最大傳連續輸功率（W） | 66 | 36 | 20 | 11 | 6 |
| 最大瞬時傳輸功率（W） | 82.5 | 45 | 25 | 14 | 7 |
| 最大連續轉矩(Nm) | 1 | 2.9 | 4.3 | 5.5 | 5.2 |
| 最大瞬時轉矩(Nm) | 1.25 | 3.6 | 5.3 | 6.5 | 6.5 |
| 最高連續輸入轉速 | 8000 | 8000 | 8000 | 8000 | 8000 |
| 最高瞬時輸入轉速 | 10000 | 10000 | 10000 | 10000 | 10000 |
| 最大效率(%) | 96 | 92 | 90 | 87 | 83 |
| 空載平均空回(°) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 最大軸向動態載荷（N） | 80 | 80 | 80 | 80 | 80 |
| 最大徑向載荷（離法蘭4mm處）(N) | 100 | 145 | 150 | 150 | 150 |
| 齒輪箱長度L1(mm) | 24.3 | 32.8 | 40.4 | 46.5 | 52.6 |
| 重量（G） | 53 | 65 | 76 | 88 | 102 |
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 (mm) |
齒輪箱額定容許力矩 (NM) |
齒輪箱瞬間容許力矩 (NM) |
減速比 | 減速箱長L1 (mm) |
||||
| 空載轉速 （rpm） |
空載電流 （mA max） |
負載轉速 （rpm） |
負載電流 （mA Max） |
轉矩 （gf.cm） |
轉矩 （NM） |
|||||||
| ZWSMD022022-3.71 | 24 | 1914 | 150 | 1482 | 1000 | 552 | 0.054 | 56.3 | 1 | 1.25 | 3.71 | 24.3 |
| ZWSMD022022-9.7 | 24 | 732 | 200 | 567 | 1200 | 1383.22 | 0.136 | 64.8 | 2.9 | 3.6 | 9.7 | 32.8 |
| ZWSMD022022-14 | 24 | 507 | 200 | 393 | 1200 | 1996.4 | 0.196 | 14 | ||||
| ZWSMD022022-43 | 24 | 165 | 250 | 128 | 1500 | 5998.5 | 0.588 | 72.4 | 4.3 | 5.3 | 43 | 40.4 |
| ZWSMD022022-66 | 24 | 108 | 250 | 83 | 1500 | 9207 | 0.902 | 66 | ||||
| ZWSMD022022-94 | 24 | 76 | 300 | 59 | 1800 | 12675.9 | 1.242 | 78.5 | 5.5 | 6.5 | 94 | 46.5 |
| ZWSMD022022-112 | 24 | 63 | 300 | 49 | 1800 | 15103.2 | 1.480 | 112 | ||||
| ZWSMD022022-134 | 24 | 53 | 300 | 41 | 1800 | 18069.9 | 1.771 | 134 | ||||
| ZWSMD022022-159 | 24 | 45 | 300 | 35 | 1800 | 21441.15 | 2.101 | 159 | ||||
| ZWSMD022022-190 | 24 | 37 | 300 | 29 | 1800 | 25621.5 | 2.511 | 190 | ||||
| ZWSMD022022-246 | 24 | 29 | 300 | 22 | 1800 | 33173.1 | 3.251 | 246 | ||||
| ZWSMD022022-415 | 24 | 17 | 350 | 13 | 2200 | 53389.75 | 5.232 | 84.6 | 5.2 | 6.5 | 415 | 52.6 |
| ZWSMD022022-592 | 24 | 12 | 350 | 9 | 2200 | 76160.8 | 7.464 | 592 | ||||
| ZWSMD022022-989 | 24 | 7 | 350 | 6 | 2200 | 127234.85 | 12.469 | 989 | ||||
| ZWSMD022022-1526 | 24 | 5 | 350 | 4 | 2200 | 196319.9 | 19.239 | 1526 | ||||
*注：以上具體參數可根據客戶要求定制。
設計圖紙
查看詳情
資料下載
Φ22mm 行星減速箱（SMD系列）規格書
