概述

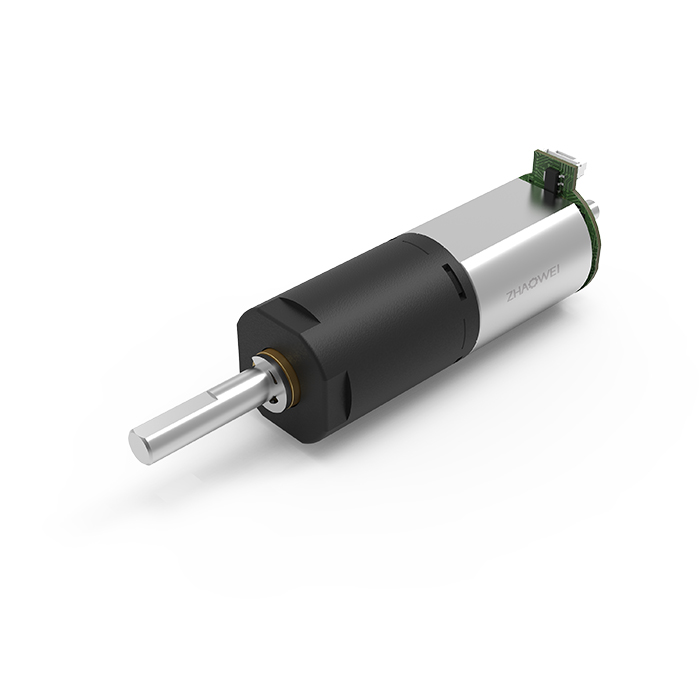

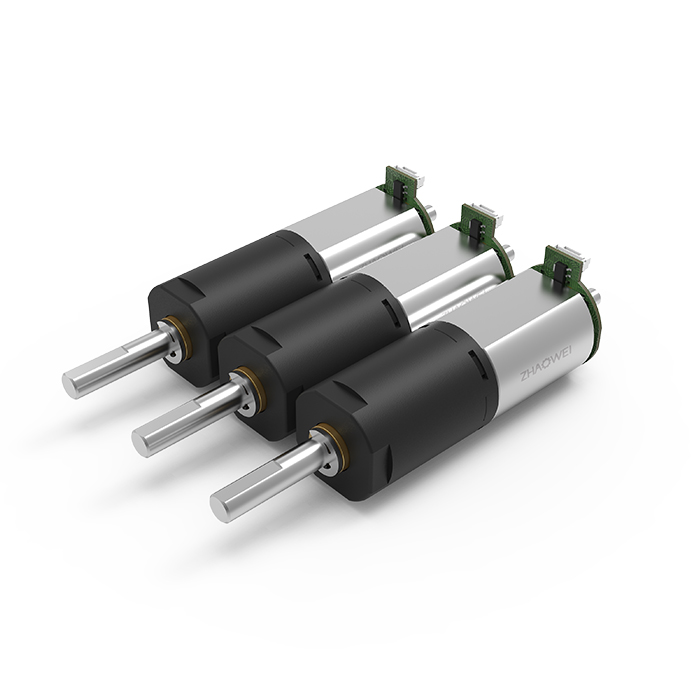

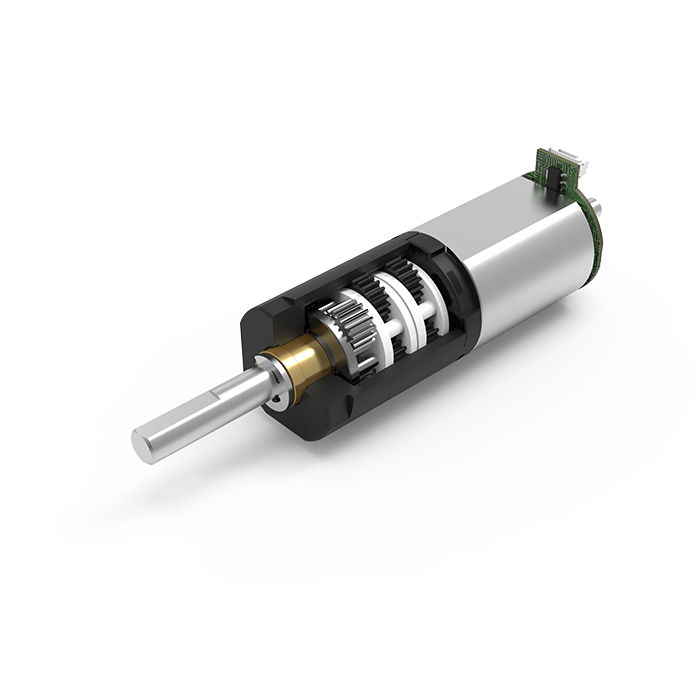

Φ12mm 行星減速箱(PD版)
產品型號:ZWPD012012
直徑:12
長度:9.5~20.9
傳輸功率(W):0.18
額定容許力矩(Nm):0.0196~0.0833
環境溫度(℃):-10~+65
輸出端軸承:滑動軸承
減速箱技術數據
級數 |
1 |
2 |
3 |
4 |
減速比 |
4、6 |
16、24、36 |
64、96、144、216 |
256、384、576、864、1296 |
最大傳連續輸功率(W) |
0.18 |
0.18 |
0.18 |
0.18 |
最大瞬時傳輸功率(W) |
0.38 |
0.38 |
0.38 |
0.38 |
額定容許力矩(Nm) |
0.0196 |
0.0392 |
0.0588 |
0.0833 |
最大瞬時轉矩(Nm) |
0.049 |
0.0784 |
0.1176 |
0.1666 |
最大效率(%) |
85 |
68 |
55 |
46 |
空載平均空回(°) |
3 |
3 |
3 |
3 |
齒輪箱長度L1(mm) |
9.5 |
13.3 |
17.1 |
20.9 |
重量(G) |
23 |
23 |
23 |
23 |
推薦型號
型號 |
典型應用參數 |
齒輪箱額定容許力矩 |
齒輪箱瞬間容許力矩 |
減速比 |
減速箱長 L1 |
額定值 |
空載數據 |
負載數據 |
總長 L |
電壓 |
轉速 |
電流 |
轉速 |
電流 |
轉矩 |
VDC |
rpm |
mA(MAX) |
rpm |
mA(MAX) |
gf.cm |
mN.m |
mm |
gf.cm |
gf.cm |
mm |
ZWPD012012-4 |
3.0 |
2881 |
85 |
2600 |
145 |
6 |
0.6 |
24.5 |
200 |
500 |
4 |
9.5 |
ZWPD012012-6 |
3.0 |
1921 |
85 |
1733 |
145 |
10 |
1.0 |
200 |
500 |
6 |
ZWPD012012-16 |
3.0 |
707 |
90 |
650 |
145 |
18 |
1.8 |
28.3 |
400 |
800 |
16 |
13.3 |
ZWPD012012-24 |
3.0 |
471 |
90 |
433 |
145 |
27 |
2.6 |
400 |
800 |
24 |
ZWPD012012-36 |
3.0 |
314 |
90 |
289 |
145 |
41 |
4.0 |
400 |
800 |
36 |
ZWPD012012-64 |
3.0 |
172 |
90 |
163 |
150 |
54 |
5.3 |
32.1 |
600 |
1200 |
64 |
17.1 |
ZWPD012012-96 |
3.0 |
115 |
90 |
108 |
150 |
81 |
7.9 |
600 |
1200 |
96 |
ZWPD012012-144 |
3.0 |
76 |
90 |
72 |
150 |
122 |
11.9 |
600 |
1200 |
144 |
ZWPD012012-216 |
3.0 |
51 |
90 |
48 |
150 |
182 |
17.9 |
600 |
1200 |
216 |
ZWPD012012-256 |
3.0 |
43 |
95 |
41 |
150 |
162 |
15.9 |
35.9 |
850 |
1700 |
256 |
20.9 |
ZWPD012012-384 |
3.0 |
29 |
95 |
27 |
150 |
243 |
23.8 |
850 |
1700 |
384 |
ZWPD012012-576 |
3.0 |
19 |
95 |
18 |
150 |
365 |
35.7 |
850 |
1700 |
576 |
ZWPD012012-864 |
3.0 |
13 |
95 |
12 |
150 |
547 |
53.6 |
850 |
1700 |
864 |
ZWPD012012-1296 |
3.0 |
8 |
95 |
8 |
150 |
820 |
80.4 |
850 |
1700 |
1296 |
*注:以上具體參數可根據客戶要求定制。
