主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ8mm 行星減速箱（MD版）
概述

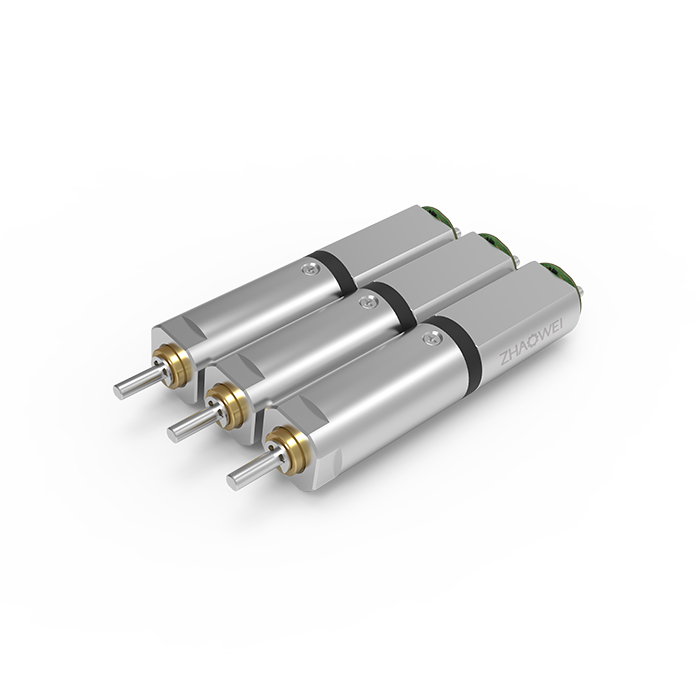

Φ8mm 行星減速箱（MD版）

產品型號：ZWMD008008

直徑：8

長度：11.6~19.7

傳輸功率(W)：0.01w~0.3w

額定容許力矩(Nm)：0.025~0.075

環境溫度（℃）：-20~60

輸出端軸承：滑動軸承

減速箱技術數據

級數 1 2 3 4
減速比 4、5 13、19、28 47、69、102、152 168、249、369、546、809
額定容許力矩（Nm） 0.025 0.04 0.06 0.075
最大瞬時轉矩(Nm) 0.05 0.08 0.12 0.15
最大效率(%) 75 65 56 49
空載平均空回(°) 3 3 3 3
最大軸向動態載荷（N） 0.7 0.7 0.7 0.7
最大徑向載荷（離法蘭4mm處）(N) 1 1 1 1
齒輪箱長度L1(mm) 11.6 14.3 17 19.7
重量（G） / 6 6.6 7.2

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWMD008008-4 4.2 4629.63 100 3111.11 205 4.05 0.40 26.1 250 500 4 11.6
ZWMD008008-5 4.2 3125.00 100 2100.00 205 6.00 0.59 250 500 5
ZWMD008008-13 4.2 1227.55 105 864.20 205 12.68 1.24 28.8 400 800 13 14.3
ZWMD008008-19 4.2 828.60 105 583.33 205 18.51 1.82 400 800 19
ZWMD008008-28 4.2 559.30 105 393.75 205 27.20 2.67 400 800 28
ZWMD008008-47 4.2 334.90 105 240.05 210 39.73 3.90 31.5 600 1200 47 17
ZWMD008008-69 4.2 226.06 105 162.04 210 56.18 5.51 600 1200 69
ZWMD008008-102 4.2 152.59 105 109.38 210 87.19 8.55 600 1200 102
ZWMD008008-152 4.2 103.00 105 73.83 210 123.31 12.09 600 1200 152
ZWMD008008-168 4.2 91.40 110 66.68 210 124.43 12.20 34.2 750 1500 168 19.7
ZWMD008008-249 4.2 61.69 110 45.01 210 175.96 17.26 750 1500 249
ZWMD008008-369 4.2 41.64 110 30.38 210 273.09 26.78 750 1500 369
ZWMD008008-546 4.2 28.11 110 20.51 210 404.58 39.68 750 1500 546
ZWMD008008-809 4.2 18.97 110 13.84 210 599.38 58.78 750 1500 809
*注：以上具體參數可根據客戶要求定制。

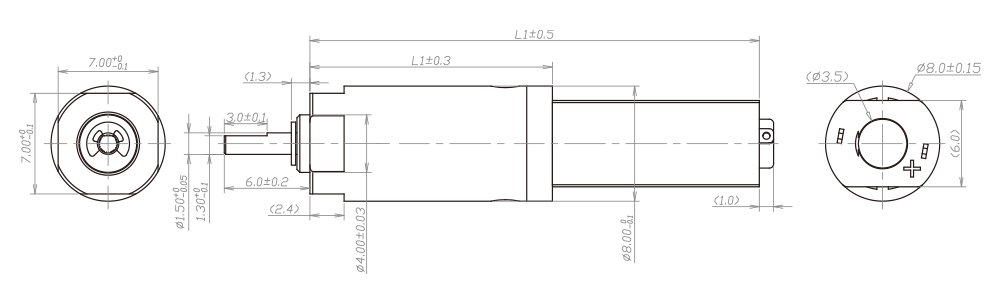

設計圖紙
