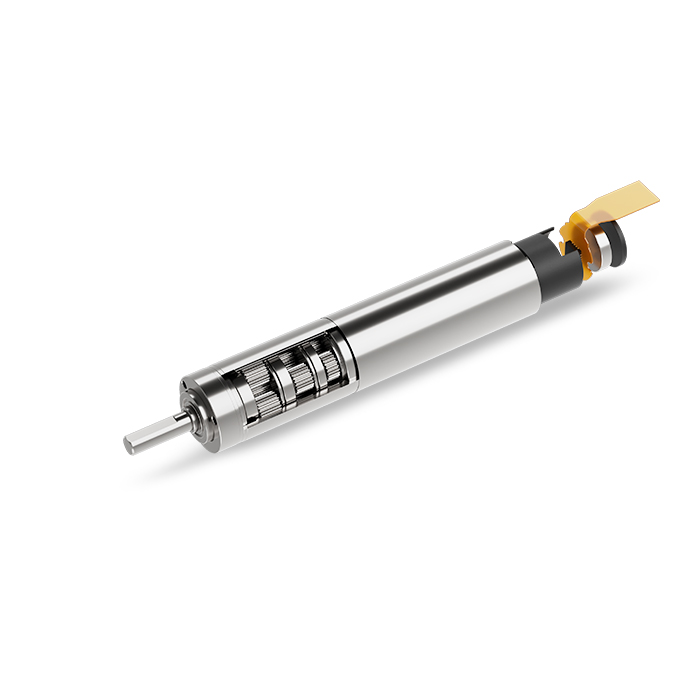

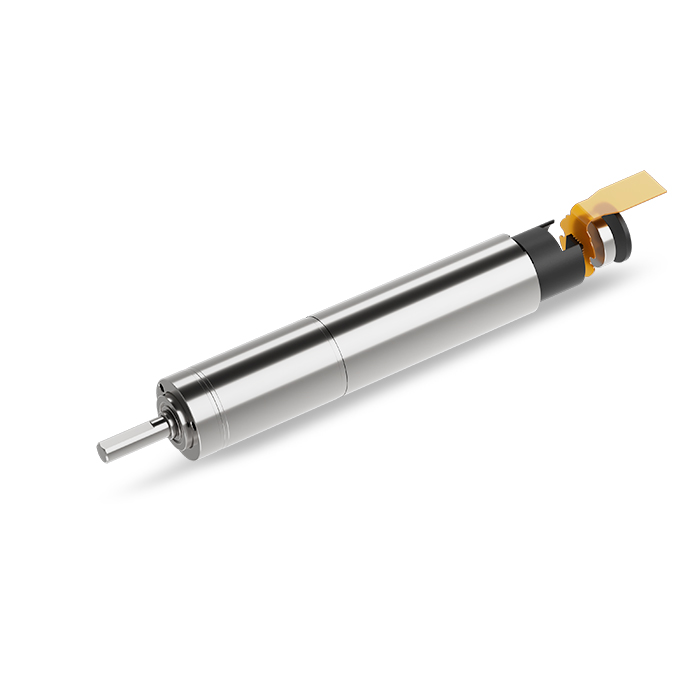

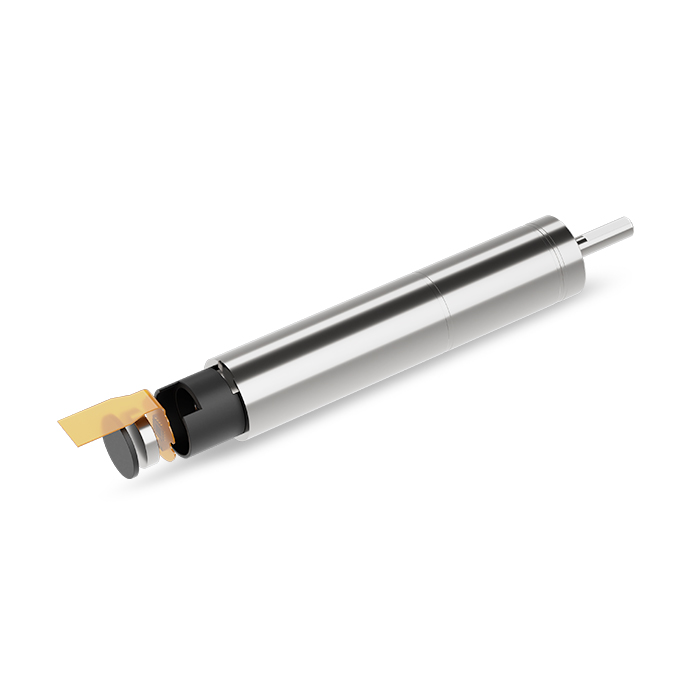

Φ12mm 行星減速箱（SMD系列）
型號：ZWSMD012012
直徑：12
長度：17.5~27.8
最大傳輸功率（W） ：2.2
最大連續轉矩（Nm）：0.35
最高連續輸入轉速：16000
環境溫度（℃) ：-40~+100
輸出端軸承：滾珠軸承
* 該齒輪箱可根據客戶要求定制，并與對應電機整體出售。
減速箱技術數據
| 級數 | 2 | 3 | 4 |
| 減速比 | 16,21,26,28,35 | 62,83, 103,111,138,150,172,186,231 | 243,326,406, 439,546,590, 679,734,794, 913,987,1135,1227,1526 |
| 最大傳連續輸功率（W） | 2.2 | 1.1 | 0.6 |
| 最大瞬時傳輸功率（W） | 2.8 | 1.4 | 0.8 |
| 最大連續轉矩(Nm) | 0.25 | 0.3 | 0.35 |
| 最大瞬時轉矩(Nm) | 0.3 | 0.38 | 0.41 |
| 最高連續輸入轉速 | 16000 | 16000 | 16000 |
| 最高瞬時輸入轉速 | 20000 | 20000 | 20000 |
| 最大效率(%) | 75 | 65 | 55 |
| 空載平均空回(°) | 1.5 | 1.8 | 2.1 |
| 最大軸向動態載荷（N） | 20 | 20 | 20 |
| 最大徑向載荷（離法蘭4mm處）(N) | 45 | 60 | 60 |
| 齒輪箱長度L1(mm) | 17.5 | 23.3 | 27.8 |
| 重量（G） | 12.4 | 15.5 | 18.6 |
推薦型號
| 型號 | 額定電壓 (V) |
空載數據 | 負載數據 | 總長 (mm) |
齒輪箱額定容許力矩 (NM) |
齒輪箱瞬間容許力矩(NM) | 減速比 | 減速箱長 L1 (mm) |
||||
| 空載轉速 （rpm） |
空載電流 （mA max） |
負載轉速 （rpm） |
負載電流 （mA Max） |
轉矩 （gf.cm） |
轉矩 （NM） |
|||||||
| ZWSMD012012-16 | 12 | 1836 | 117 | 1836 | 1000 | 283.57 | 0.028 | 43.5 | 0.25 | 0.3 | 16 | 17.5 |
| ZWSMD012012-21 | 12 | 1365 | 117 | 1365 | 1000 | 381.34 | 0.037 | 21 | ||||
| ZWSMD012012-26 | 12 | 1098 | 117 | 1098 | 1000 | 474.17 | 0.046 | 26 | ||||
| ZWSMD012012-28 | 12 | 1015 | 117 | 1015 | 1000 | 512.84 | 0.050 | 28 | ||||
| ZWSMD012012-35 | 12 | 816 | 117 | 816 | 1000 | 637.67 | 0.063 | 35 | ||||
| ZWSMD012012-62 | 12 | 465 | 117 | 465 | 1000 | 970.00 | 0.095 | 49.3 | 0.3 | 0.38 | 62 | 23.3 |
| ZWSMD012012-83 | 12 | 346 | 117 | 346 | 1000 | 1304.48 | 0.128 | 83 | ||||
| ZWSMD012012-103 | 12 | 278 | 117 | 278 | 1000 | 1621.99 | 0.159 | 103 | ||||
| ZWSMD012012-111 | 12 | 257 | 117 | 257 | 1000 | 1754.29 | 0.172 | 111 | ||||
| ZWSMD012012-138 | 12 | 207 | 117 | 207 | 1000 | 2181.29 | 0.214 | 138 | ||||
| ZWSMD012012-150 | 12 | 191 | 117 | 191 | 1000 | 2359.20 | 0.231 | 150 | ||||
| ZWSMD012012-172 | 12 | 166 | 117 | 166 | 1000 | 2712.23 | 0.266 | 172 | ||||
| ZWSMD012012-186 | 12 | 154 | 117 | 154 | 1000 | 2933.44 | 0.288 | 186 | ||||
| ZWSMD012012-231 | 12 | 124 | 117 | 124 | 1000 | 3644.04 | 0.357 | 231 | ||||
| ZWSMD012012-243 | 12 | 118 | 117 | 118 | 800 | 3239.58 | 0.318 | 53.8 | 0.35 | 0.35 | 243 | 27.8 |
| ZWSMD012012-326 | 12 | 88 | 117 | 71 | 800 | 3569.02 | 0.350 | 326 | ||||
| ZWSMD012012-406 | 12 | 70 | 117 | 60 | 800 | 3569.02 | 0.350 | 406 | ||||
| ZWSMD012012-439 | 12 | 65 | 117 | 56 | 800 | 3569.02 | 0.350 | 439 | ||||
| ZWSMD012012-546 | 12 | 52 | 117 | 47 | 800 | 3569.02 | 0.350 | 546 | ||||
| ZWSMD012012-590 | 12 | 48 | 117 | 44 | 800 | 3569.02 | 0.350 | 590 | ||||
| ZWSMD012012-679 | 12 | 42 | 117 | 38 | 800 | 3569.02 | 0.350 | 679 | ||||
| ZWSMD012012-734 | 12 | 39 | 117 | 36 | 800 | 3569.02 | 0.350 | 734 | ||||
| ZWSMD012012-794 | 12 | 36 | 117 | 33 | 800 | 3569.02 | 0.350 | 794 | ||||
| ZWSMD012012-913 | 12 | 31 | 117 | 29 | 800 | 3569.02 | 0.350 | 913 | ||||
| ZWSMD012012-987 | 12 | 29 | 117 | 27 | 800 | 3569.02 | 0.350 | 987 | ||||
| ZWSMD012012-1135 | 12 | 25 | 117 | 24 | 800 | 3569.02 | 0.350 | 1135 | ||||
| ZWSMD012012-1227 | 12 | 23 | 117 | 22 | 800 | 3569.02 | 0.350 | 1227 | ||||
| ZWSMD012012-1526 | 12 | 19 | 117 | 18 | 800 | 3569.02 | 0.350 | 1526 | ||||
*注：以上具體參數可根據客戶要求定制。

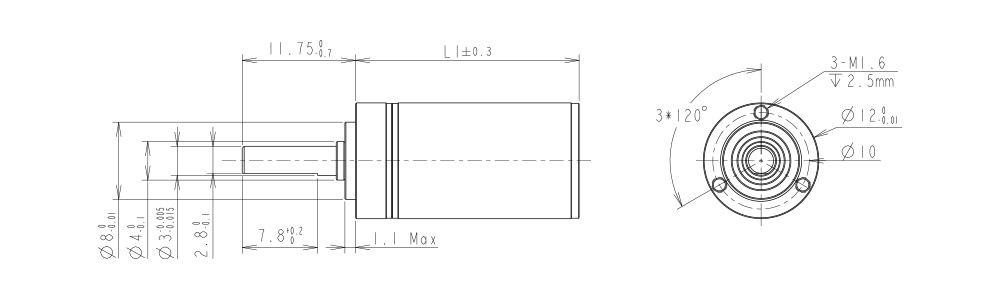

設計圖紙
查看詳情
資料下載
Φ12mm 行星減速箱（SMD系列）規格書
