概述
減速箱技術數據
| 級數 | 4 | 5 |
| 減速比 | 57.4/100.88/131.81 | 244.72/321.26/419.74/595.85/778.48/1030.77 |
| 最大連續傳輸功率（W） | 7.5 | 5.9 |
| 最大瞬時傳輸功率（W） | 9 | 7.1 |
| 最大連續轉矩(Nm) | 4.50 | 6.50 |
| 最大瞬時轉矩(Nm) | 18 | 26 |
| 最大效率(%) | 49 | 39 |
| 空載平均空回(°) | 3 | 3 |
| 重量（G） | 340 | 340 |
推薦型號
| 型號 | 使用范圍 | 額定值 | 空載數據 | 負載數據 | 馬達總長 | 齒輪箱最大容許力矩 (kgf.cm) |
齒輪箱瞬間容許力矩(kgf.cm) | 減速比 | 減速箱長L1(mm) | ||||
| 電壓(VDC) | 電壓(VDC) | 轉速 | 電流(mA) | 轉速 | 電流(A) | 轉矩（kgf.cm) | 轉矩(N.M) | ||||||
| ZWPL5840-60-01 | 8—30 | 12 | 106 | 450 | 90 | 2.80 | 7.9 | 0.77 | 57.0 | 14.00 | 56 | 57.40 | 129 |
| ZWPL5840-100-01 | 8—30 | 12 | 60 | 450 | 51 | 2.80 | 13.8 | 1.36 | 57.0 | 45.00 | 180 | 100.90 | 129 |
| ZWPL5840-130-01 | 8—30 | 12 | 46 | 450 | 39 | 2.80 | 18.1 | 1.77 | 57.0 | 45.00 | 180 | 131.80 | 129 |
| ZWPL5840-240-01 | 8—30 | 12 | 25 | 450 | 21 | 2.80 | 27.2 | 2.66 | 57.0 | 48.00 | 192 | 244.70 | 129 |
| ZWPL5840-320-01 | 8—30 | 12 | 19 | 450 | 16 | 2.80 | 35.7 | 3.50 | 57.0 | 48.00 | 192 | 321.30 | 129 |
| ZWPL5840-420-01 | 8—30 | 12 | 15 | 450 | 12 | 2.30 | 40.0 | 3.92 | 57.0 | 48.00 | 192 | 419.70 | 129 |
| ZWPL5840-600-01 | 8—30 | 12 | 10 | 450 | 9 | 2.30 | 40.1 | 3.93 | 57.0 | 55.00 | 220 | 595.90 | 129 |
| ZWPL5840-780-01 | 8—30 | 12 | 8 | 450 | 7 | 2.30 | 40.1 | 3.93 | 57.0 | 55.00 | 220 | 778.50 | 129 |
| ZWPL5840-1030-01 | 8—30 | 12 | 6 | 450 | 5 | 2.30 | 40.2 | 3.94 | 57.0 | 65.00 | 260 | 1030.80 | 129 |
*注：以上具體參數可根據客戶要求定制。

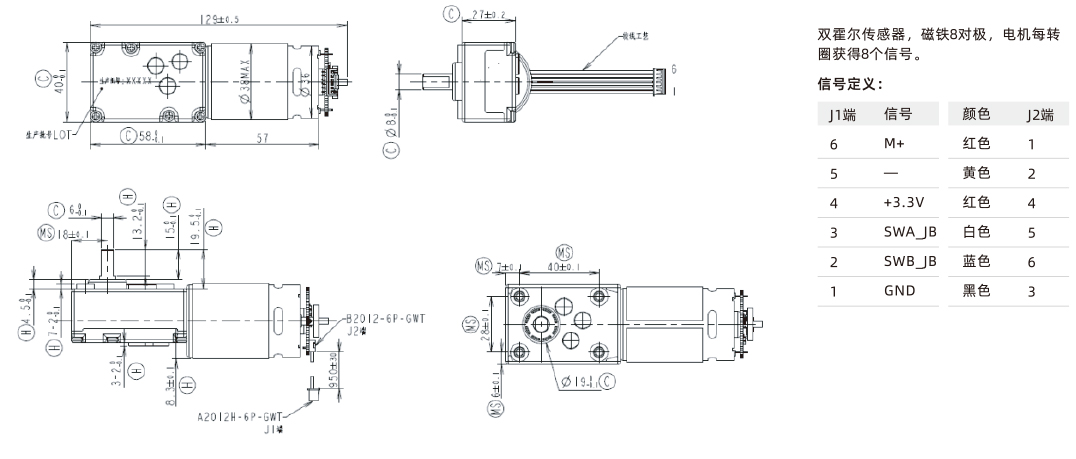

設計圖紙
查看詳情
資料下載
5840 直角電機（PL系列）規格書
