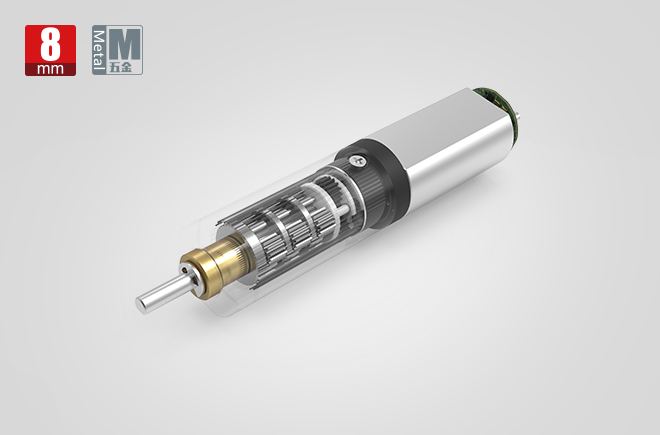

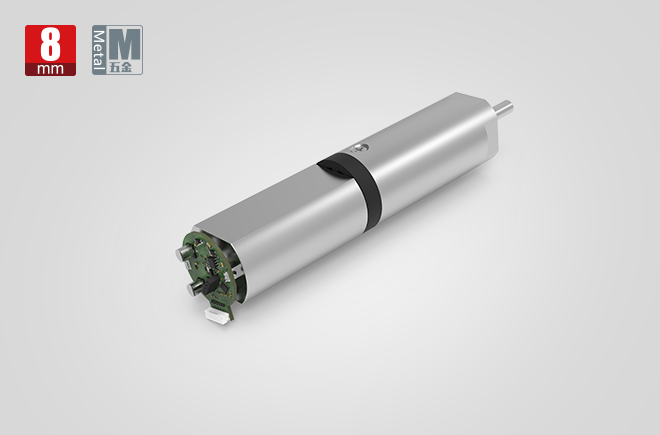

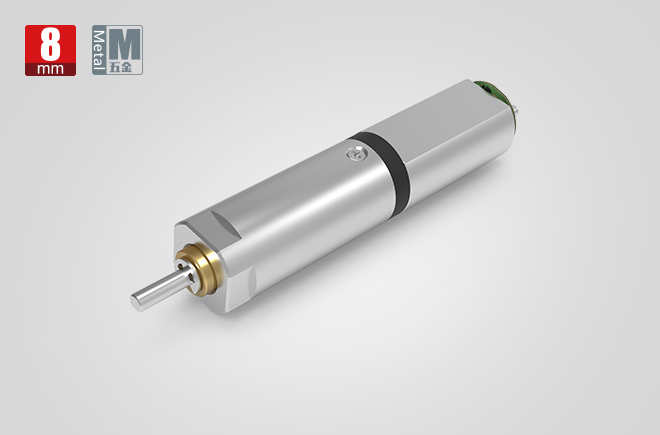

產品參數
產品規格：Φ8MM
產品型號：ZWMD008008-152-01
額定電壓: 4.2 VDC（可定制）
空載電流:105mA（可定制）
空載轉速:103±15%rpm（可定制）
驅動比: 152:1（可定制）
輸出功率：0.01W-0.3W
齒輪箱類型：行星齒輪箱
齒輪材質：金屬齒輪、粉末冶金（可定制）
驅動電機：直流電機
驅動軸：金屬驅動軸
輸出軸形狀：D形軸、圓形軸、雙扁形軸、六邊形軸、五邊形軸、四方軸；
產品特點：規格小、質量輕、精度高、噪音低、壽命長；
產品用途：眉筆、照相機、按摩設備、機器人、電子產品、攝像設備。
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4/5 | 13/19/28 | 47/69/102/152 | 168/249/369/546/809 |
| 最大容許扭力(gf.cm) | 250 | 400 | 600 | 750 |
| 瞬間容許力矩(gf.cm) | 500 | 800 | 1200 | 1500 |
| 齒輪箱效率 | 85 | 73 | 62 | 55 |
| 長度 | 11.6 | 14.3 | 17 | 19.7 |
馬達規格參數
| 馬達(可選擇) | 直流有刷電機、直流無刷電機、步進電機 |
| 電壓(可選擇) | 3-12V |
| 輸入速度 | ≤30000rpm |
| 電流 | 150mA max |
產品規格：Φ8MM
產品型號：ZWMD008008-152-01
額定電壓: 4.2 VDC（可定制）
空載電流:105mA（可定制）
空載轉速:103±15%rpm（可定制）
驅動比: 152:1（可定制）
輸出功率：0.01W-0.3W
齒輪箱類型：行星齒輪箱
齒輪材質：金屬齒輪、粉末冶金（可定制）
驅動電機：直流電機
驅動軸：金屬驅動軸
輸出軸形狀：D形軸、圓形軸、雙扁形軸、六邊形軸、五邊形軸、四方軸；
產品特點：規格小、質量輕、精度高、噪音低、壽命長；
產品用途：眉筆、照相機、按摩設備、機器人、電子產品、攝像設備。
齒輪級數：1
- 驅動比
- 4/5
- 最大容許扭力(gf.cm)
- 250
﹀
- 瞬間容許力矩(gf.cm):
- 500
- 齒輪箱效率
- 85
- 長度
- 11.6
齒輪級數：2
- 驅動比
- 13/19/28
- 最大容許扭力(gf.cm)
- 400
﹀
- 瞬間容許力矩(gf.cm):
- 800
- 齒輪箱效率
- 73
- 長度
- 14.3
齒輪級數：3
- 驅動比
- 47/69/102/152
- 最大容許扭力(gf.cm)
- 600
﹀
- 瞬間容許力矩(gf.cm):
- 1200
- 齒輪箱效率
- 62
- 長度
- 17
齒輪級數：4
- 驅動比
- 168/249/369/546/809
- 最大容許扭力(gf.cm)
- 750
﹀
- 瞬間容許力矩(gf.cm):
- 1500
- 齒輪箱效率
- 55
- 長度
- 19.7
馬達規格參數
| 馬達(可選擇) | 直流有刷電機 |
| 電壓(可選擇) | 3-12V |
| 輸入速度 | ≤30000rpm |
| 電流 | 150mA max |

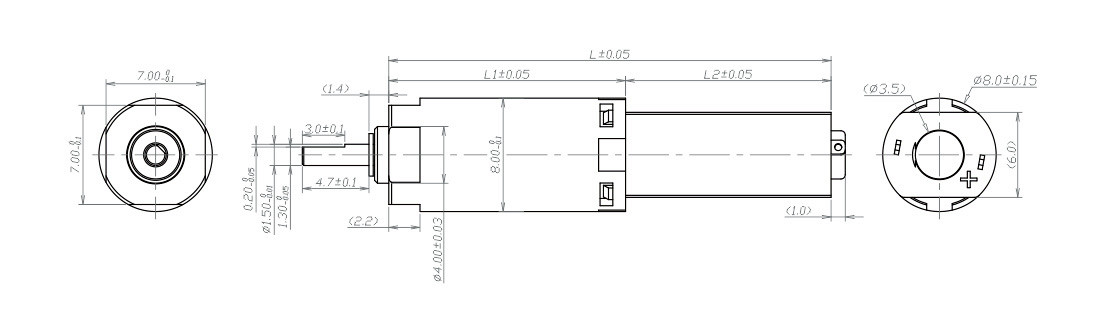

技術插圖
推薦產品
型號
ZWMD008008-4
ZWMD008008-5
ZWMD008008-13
ZWMD008008-19
ZWMD008008-28
ZWMD008008-47
ZWMD008008-69
ZWMD008008-102
ZWMD008008-152
ZWMD008008-168
ZWMD008008-249
ZWMD008008-369
ZWMD008008-546
ZWMD008008-809
額定轉速
2083
1406
579
391
264
161
109
73
49
45
30
20
14
9
最高轉速
8333
5625
2315
1563
1055
643
434
293
198
179
121
81
55
37
額定容許力矩(gf.cm)
250
250
400
400
400
600
600
600
600
750
750
750
750
750
瞬間容許力矩(gf.cm)
500
500
800
800
800
1200
1200
1200
1200
1500
1500
1500
1500
1500
減速比
3.6
5.3
13.0
19.2
28.4
46.7
69.1
102.4
151.7
168.0
248.8
368.6
546.1
809.1
減速箱長L1(mm)
11.6
14.3
17
19.7
總長L(mm)
26.1
28.8
31.5
34.2
ZWMD008008-4
- 額定轉速:
- 2083
- 最高轉速:
- 8333
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 500
- 減速比:
- 3.6
- 減速箱長L1(mm):
- 11.6
- 總長L(mm):
- 26.1
ZWMD008008-5
- 額定轉速:
- 1406
- 最高轉速:
- 5625
﹀
- 額定容許力矩(gf.cm):
- 250
- 瞬間容許力矩(gf.cm):
- 500
- 減速比:
- 5.3
- 減速箱長L1(mm):
- 11.6
- 總長L(mm):
- 26.1
ZWMD008008-13
- 額定轉速:
- 579
- 最高轉速:
- 2315
﹀
- 額定容許力矩(gf.cm):
- 400
- 瞬間容許力矩(gf.cm):
- 800
- 減速比:
- 13.0
- 減速箱長L1(mm):
- 14.3
- 總長L(mm):
- 28.8
ZWMD008008-19
- 額定轉速:
- 391
- 最高轉速:
- 1563
﹀
- 額定容許力矩(gf.cm):
- 400
- 瞬間容許力矩(gf.cm):
- 800
- 減速比:
- 19.2
- 減速箱長L1(mm):
- 14.3
- 總長L(mm):
- 28.8
ZWMD008008-28
- 額定轉速:
- 264
- 最高轉速:
- 1055
﹀
- 額定容許力矩(gf.cm):
- 400
- 瞬間容許力矩(gf.cm):
- 800
- 減速比:
- 28.4
- 減速箱長L1(mm):
- 14.3
- 總長L(mm):
- 28.8
ZWMD008008-47
- 額定轉速:
- 161
- 最高轉速:
- 643
﹀
- 額定容許力矩(gf.cm):
- 600
- 瞬間容許力矩(gf.cm):
- 1200
- 減速比:
- 46.7
- 減速箱長L1(mm):
- 17
- 總長L(mm):
- 31.5
ZWMD008008-69
- 額定轉速:
- 109
- 最高轉速:
- 434
﹀
- 額定容許力矩(gf.cm):
- 600
- 瞬間容許力矩(gf.cm):
- 1200
- 減速比:
- 69.1
- 減速箱長L1(mm):
- 17
- 總長L(mm):
- 31.5
ZWMD008008-102
- 額定轉速:
- 73
- 最高轉速:
- 293
﹀
- 額定容許力矩(gf.cm):
- 600
- 瞬間容許力矩(gf.cm):
- 1200
- 減速比:
- 102.4
- 減速箱長L1(mm):
- 17
- 總長L(mm):
- 31.5
ZWMD008008-152
- 額定轉速:
- 49
- 最高轉速:
- 198
﹀
- 額定容許力矩(gf.cm):
- 600
- 瞬間容許力矩(gf.cm):
- 1200
- 減速比:
- 151.7
- 減速箱長L1(mm):
- 17
- 總長L(mm):
- 31.5
ZWMD008008-168
- 額定轉速:
- 45
- 最高轉速:
- 179
﹀
- 額定容許力矩(gf.cm):
- 750
- 瞬間容許力矩(gf.cm):
- 1500
- 減速比:
- 168.0
- 減速箱長L1(mm):
- 19.7
- 總長L(mm):
- 34.2
ZWMD008008-249
- 額定轉速:
- 30
- 最高轉速:
- 121
﹀
- 額定容許力矩(gf.cm):
- 750
- 瞬間容許力矩(gf.cm):
- 1500
- 減速比:
- 248.8
- 減速箱長L1(mm):
- 19.7
- 總長L(mm):
- 34.2
ZWMD008008-369
- 額定轉速:
- 20
- 最高轉速:
- 81
﹀
- 額定容許力矩(gf.cm):
- 750
- 瞬間容許力矩(gf.cm):
- 1500
- 減速比:
- 368.6
- 減速箱長L1(mm):
- 19.7
- 總長L(mm):
- 34.2
ZWMD008008-546
- 額定轉速:
- 14
- 最高轉速:
- 55
﹀
- 額定容許力矩(gf.cm):
- 750
- 瞬間容許力矩(gf.cm):
- 1500
- 減速比:
- 546.1
- 減速箱長L1(mm):
- 19.7
- 總長L(mm):
- 34.2
ZWMD008008-809
- 額定轉速:
- 9
- 最高轉速:
- 37
﹀
- 額定容許力矩(gf.cm):
- 750
- 瞬間容許力矩(gf.cm):
- 1500
- 減速比:
- 809.1
- 減速箱長L1(mm):
- 19.7
- 總長L(mm):
- 34.2
*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
