概述

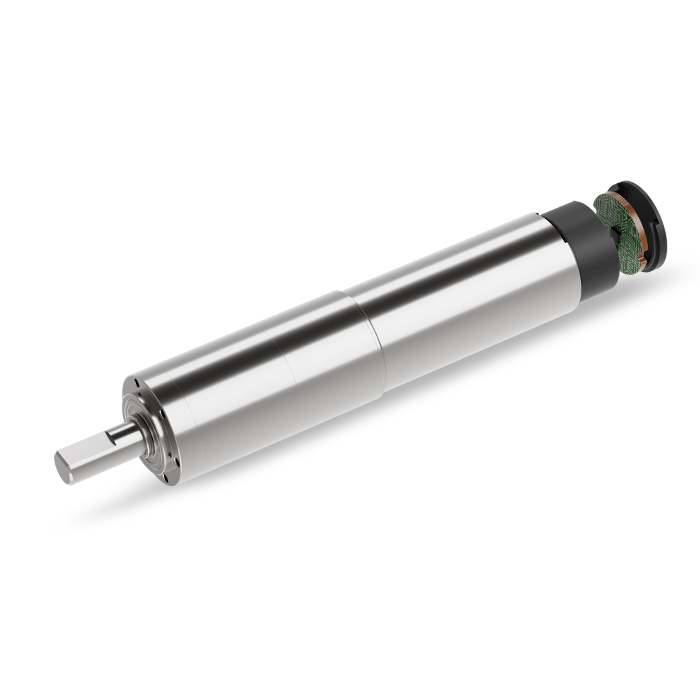

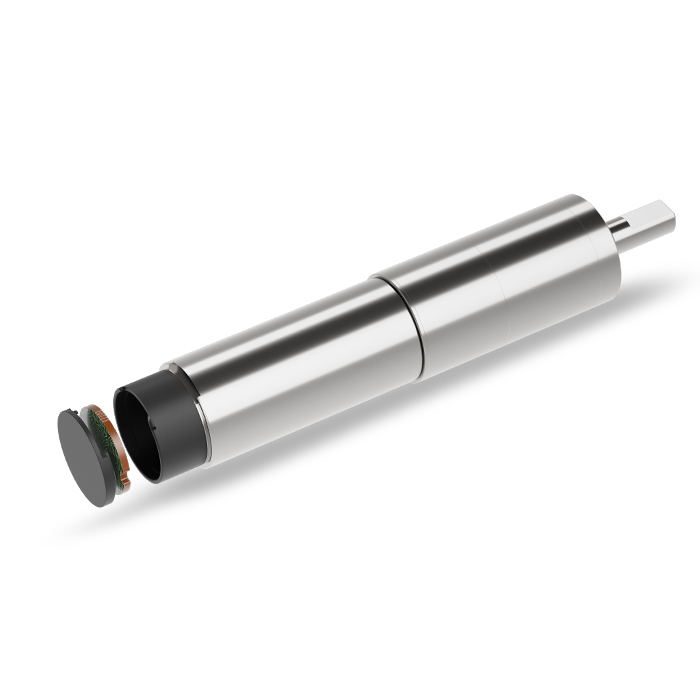

26mm高性能伺服電機（1526）
產品型號：ZWSMD026026-1526-01
外直徑：26
總長度：100.6±0.8
減速比：1526：1
額定電壓（VDC）：24
空載轉速（RPM）：5.1±15%
空載電流（mA MAX）：150
額定負載力矩（N.M）：35
額定負載轉速（RPM）：4.2±15%
額定負載電流（A MAX）：3
空載回程差（°MAX）：0.5
旋轉方向：CW(電源正極接馬達“+”，面對機殼軸伸端觀察)
壽命：大于20次(額定負載正15S,停300S,反15S,停300S,20次循環以上)
噪音：穩定后不超出65dB(側面30CM,無防風罩測試，環境噪音32dB)
| 電機參數 | |
| 電機型號 | SM026026-F03空心杯有刷馬達 |
| 額定電壓（V DC） | 24 |
| 空載轉速（RPM） | 7840±10% |
| 空載電流（mA MAX） | 50 |
| 負載力矩（mN.M） | 26 |
| 負載轉速（RPM） | 6300±10% |
| 負載電流（A MAX） | 1.2 |
| 堵轉力矩（mN.M MIN） | 120 |
*注：以上具體參數可根據客戶要求定制。

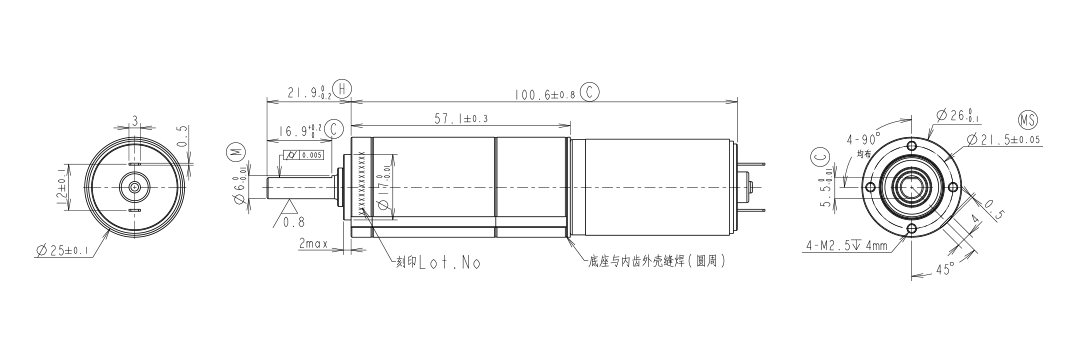

設計圖紙
查看詳情
資料下載
26mm高性能伺服電機（1526）規格書
